Arbeitsspeicher austauschen

Ansicht RAM 2x 2 GB — "alt": 2x 2GB verbaut

Ansicht RAM entfernen — RAM-Riegel einfach nach oben rausziehen

Ansicht RAM-Riegel einstecken — Gewünschten RAM einstecken

Ansicht 4x 8 GB neu verbaut — FERTIG! 32 GB Arbeitsspeicher statt nur 4.
Mehr als so manch neu gekaufter PC von der Stange.

Den RAM/Arbeitsspeicher zuhause selbst auszutauschen ist kein Hexenwerk - ganz im Gegenteil: Selbst für unerfahrene PC-Bastler ganz einfach zum Selbermachen.

Kurzübersicht:

Alten RAM entnehmen
Neuen (gebrauchten!) RAM einstecken

FERTIG! Mehr ist nicht zu tun. Der PC erkennt den geänderten RAM automatisch. Höchstens noch eine Kontrolle, ob er tatsächlich angezeigt und genutzt wird.

Details:
Grundsätzlich muss man nur wissen, welche Bauform(U-DIMM, SO-DIMM,...) und welche RAM-Generation(DDR 2, 3, 4,...) verwendet wird. Es passen auch nur die geeigneten RAM-Riegel in den PC (siehe unten).

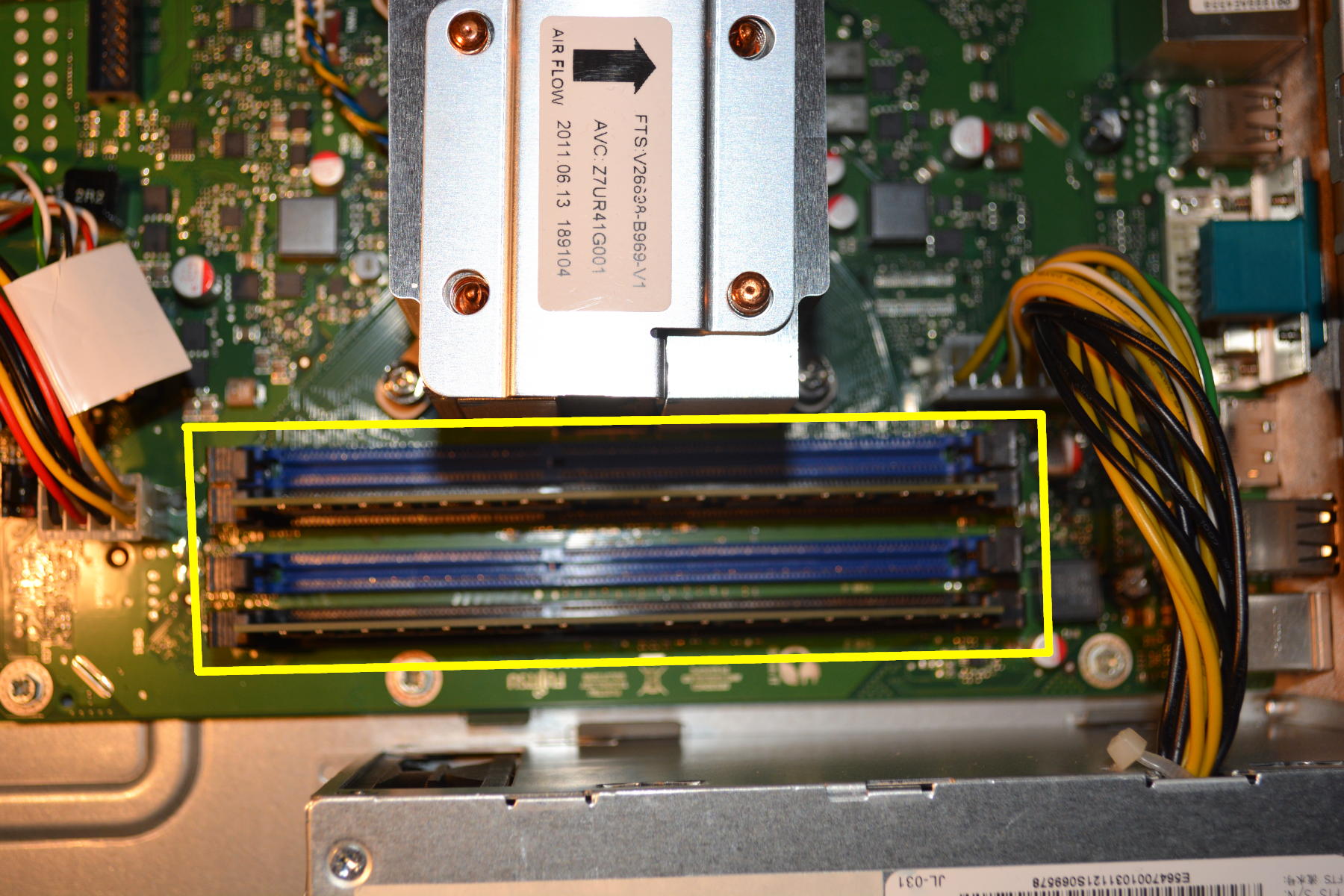

Ansicht 4 RAM-Bänke auf Mainboard Hauptplatine

Erster Einblick: RAM suchen

Auf dem Mainborad sind meistens nur 2 bzw. in diesem Computer (Esprimo E900) sogar 4 RAM-Bänke (= Steckleisten direkt auf dem Mainboard).

Siehe Fotos: Nur 2 Bänke genutzt, mit jeweils 2-GB-Riegel. Damals (Bj. 2011) waren 4 GB Standard, für heutige Verhältnisse etwas wenig. Geht zwar auch, aber besser wären 8 GB, z.B. 2x 4GB oder 4x 2GB. Aber: Warum kleckern, wenn man klotzen kann? ;-) → Wir verbauen 32 GB!

Ansicht Halterung RAM-Bank-Riegel — RAM-Verriegelung öffnen ...

RAM-Verriegelung nach unten drücken — ... dafür einfach Hebel nach außen aufdrücken.

Ansicht: RAM-Riegel gelöst. — Durch den Hebel wird der RAM-Riegel bereits aus der RAM-Bank gelöst und ein wenig nach oben geschoben.

Ansicht 4 Verriegelungen göffnet — Alle Verriegelungen öffnen ...

... idealerweise beidseitig. Es gibt jedoch Bänke, bei denen sich nur 1 Seite öffnen lässt. Die 2. Seite ist dann nur eine Steck-Halterung. Dann muss die eine Seie zuerst dort eingefädelt werden, bevor man die 2. Seite eindrückt.

Ansicht RAM-Riegel abziehen — Der RAM-Riegel kann jetzt einfach nach oben rausgezogen werden.

#1 RAM entnehmen

Halterung öffnen
RAM-Riegel einfach nach oben rausziehen

Ansicht RAM-Riegel mit Druck eindrücken — Pro Vankerung mit etwas mehr Druck eindrücken, bis es Klick macht. Der Hebel hat sich geschlossen und den RAM-Riegel in der RAM-Leiste verankert.

Ansicht RAM-Leiste Verankerung geschlossen — Es ist alles korrekt, wenn sich der Hebel selbst geschlossen hat, und in der Kerbe des RAM-Riegels sitzt.

#2 RAM einstecken: Fertig!

Die neuen RAM-Riegel "passend" in die Bänke stecken. Geht am einfachsten, wenn die RAM-Riegel an jedem Ende separat in die Bank gedrückt werden. Damit schließt sich der Hebel automatisch und verankert den RAM-Riegel auf dieser Seite.

Wissenswertes & Details:
Welcher RAM muss und kann genutzt werden?

Bauform: Unterschied (U-)DIMM und SO-DIMM

Ansicht: 1 RAM-Riegel SO-DIMM — SO-DIMM für Laptops

Ansicht: RAM-Riegel U-DIMM — U-DIMM für Desktops

Um zu erfahren, was verbaut ist, einfach in den PC schauen. Die Unterschiede sind sofort erkennbar. Das sind die 2 meist gebräuchlichsten Bauformen für Laptop- und Desktop-PCs.

Ansicht Leiste DDR-3 mit Steg markiert — DDR-3 Leiste mit Steg. Ein falscher RAM passt nicht rein - auch nicht verdreht rum.

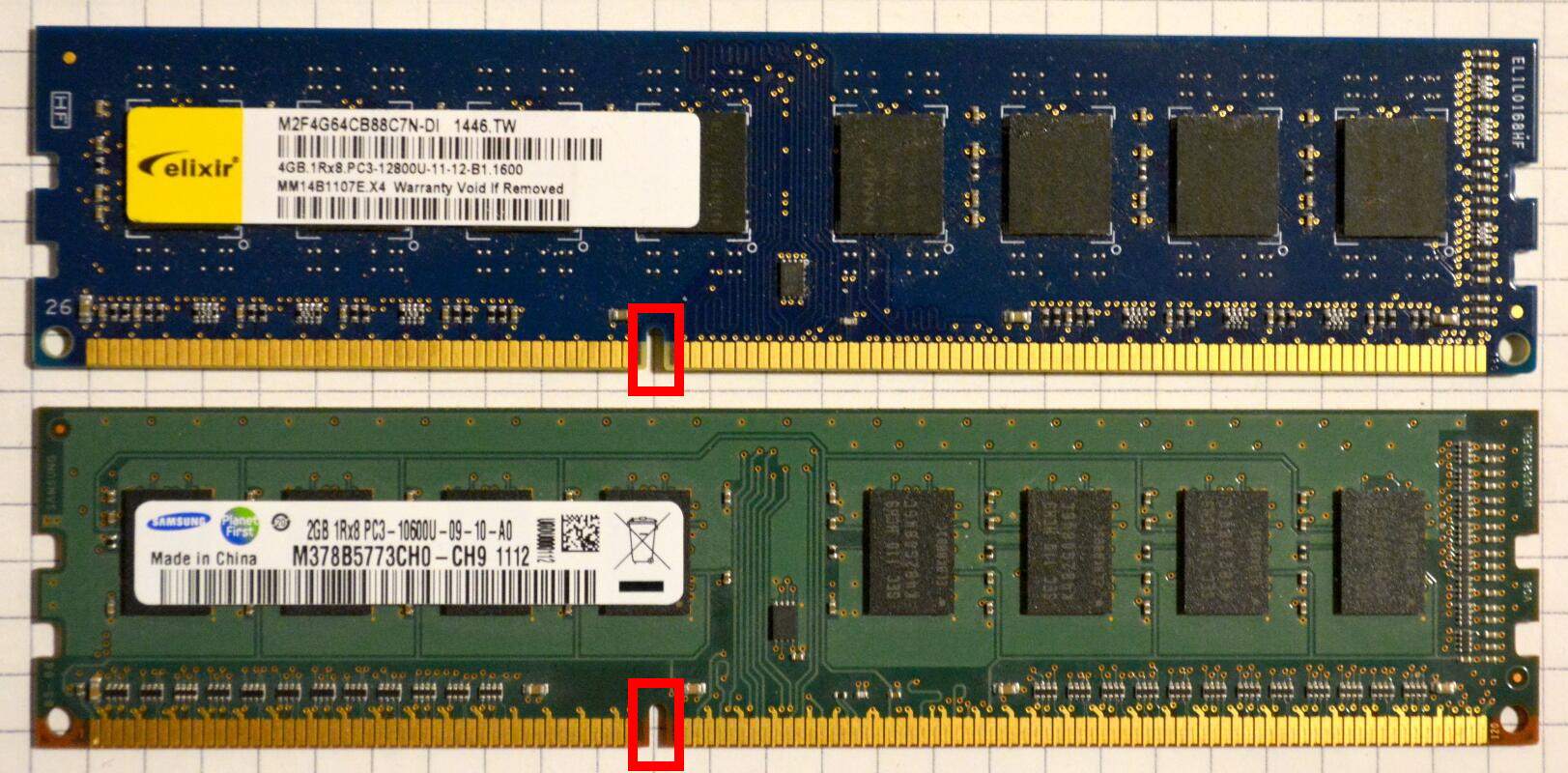

Ansicht DDR-3 Einkerbung markiert — Standard bei jedem RAM ist die passende Einkerbung! Damit wird verhindert, dass ein nicht geeigneter RAM eingesetzt wird.

RAM-Generation: Beispiel DDR-3 U-DIMM

Damit kein falscher RAM eingebaut werden kann, sind RAM-Bänke auf dem Mainboard und die RAM-Riegel beireits baulich aufeinander abgeglichen:

Auch beim Takt können keine Fehler gemacht werden. Lt. Datenblatt werden max. 1.333 MHz unterstützt, ist identisch mit dem Aufdruck auf dem RAM-Riegel: 10600.

Aufdruck Erklärung (siehe Foto):

PC3 12800 = DDR-3 1.600 MHz
PC3 10600 = DDR-3 1.333 MHz

Wenn das Mainboard lt. Datenblatt max. 1.333 MHz unterstützt, kann zwar ein 1.600MHz-RAM eingebaut werden, leistet aber max. 1.333 MHz.
Umgekehrt: Wenn ein geringerer eingebaut würde (z.B. PC3 8500 = 1066 MHz), können die möglichen 1.333 MHz (Mainboard) nicht genutzt werden, sondern auch nur die 1066 vom RAM.
